Deckenbeluchtung "Kvadrate" (Wiki-Artikel is Work in Progress)

Wir haben nach der Raumerweiterung Ostern 2023 nach einer fancy Deckenbeleuchtung für die neu entstandene Lounge gesucht.

(Die Neon-Rasterleuchten waren nicht wirklich "gemütlich")

Nach etwas "Brainstorming" wollten wir die Odenwaldplatten gegen was cooles mit LED tauschen, allerdings waren fertige Module nicht bezahlbar für uns.

Also machten wir uns daran etwas Eigenes zu bauen. Die erste Idee war: Plexiglasplatten mit Milchglasoptik und einen Rahmen mit LED-Streifen innen.

Als wir dann recherchiert haben, was Händler für Plexiglas haben wollen, entschieden wir uns für eine weitaus günstigere Alternative: Stoff.

Also ein großes weißes Bettlaken besorgt. Dann noch aus einer Einwegpalette passende Latten gesägt, das Bettlaken darüber gespannt, festgetackert und fertig war der Rahmen des ersten Prototyps.

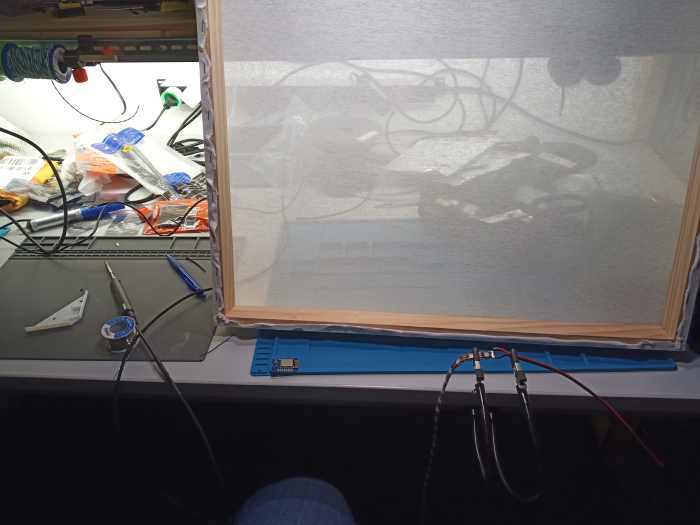

Dann haben wir in die Innenseite des Holzrahmens einen WS2815-LED-Streifen geklebt und einen ESP8266 (Wemos D1 mini) drangelötet.

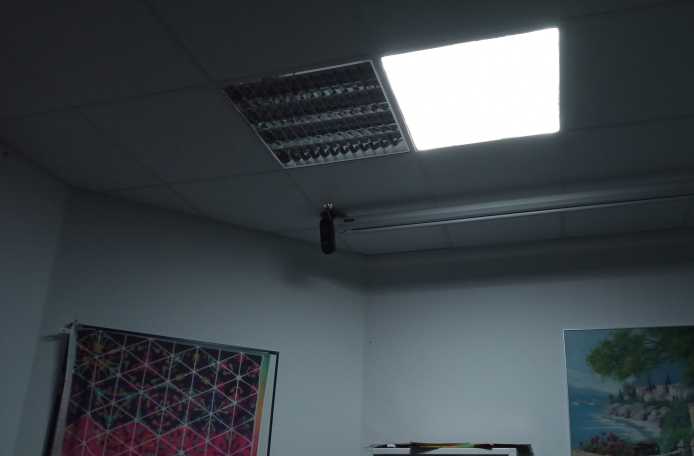

Das Ganze sah dann in der Decke folgendermaßen aus:

Zu diesem Zeitpunkt hatten wir eine genaue Vorstellung von der Materialliste und damit auch von den Kosten. (Ein solches Kvadrat kostet ca. 25€)

Dann musste noch ein Name für das Projekt her: Kvadrat (Quadrat auf [Sprache])

Also in der Gruppe einen Aufruf gestartet, wer sich denn an der neuen Deckenbeleuchtung beteiligen möchte. Innerhalb von 24h war das Geld zusammen.

Als alles an Material zusammen war ging es dann an die Massenfertigung.

Wir wollten an der Decke 4x4 Lampen anbringen, also insgesamt 16 Stück.

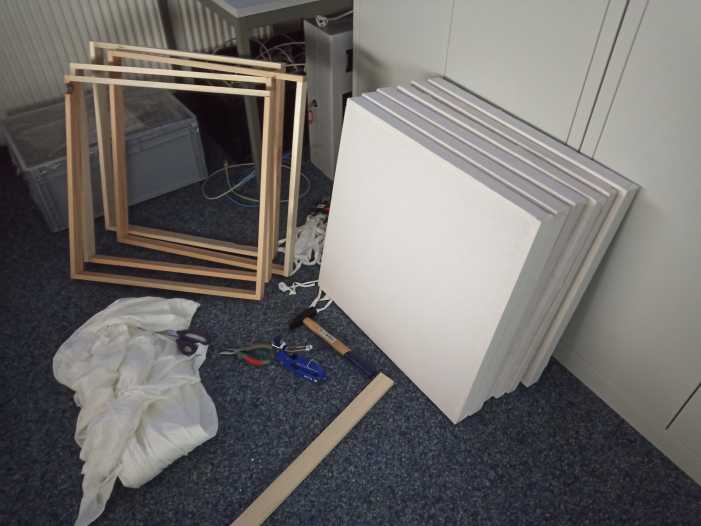

Hier ein paar Eindrücke vom Bau:

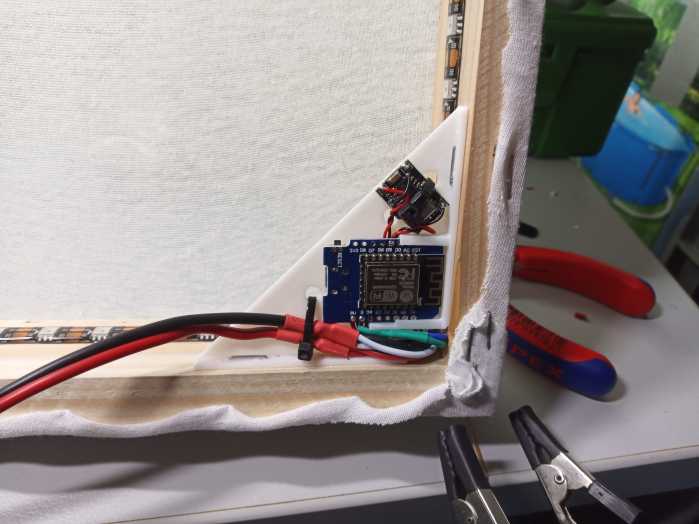

Hier kann man gut den generellen Aufbau sehen: unten ein Wemos D1 mini (ESP8266), darüber ein 5V DC-DC-Converter, da die LED-Streifen mit 12V betrieben werden.

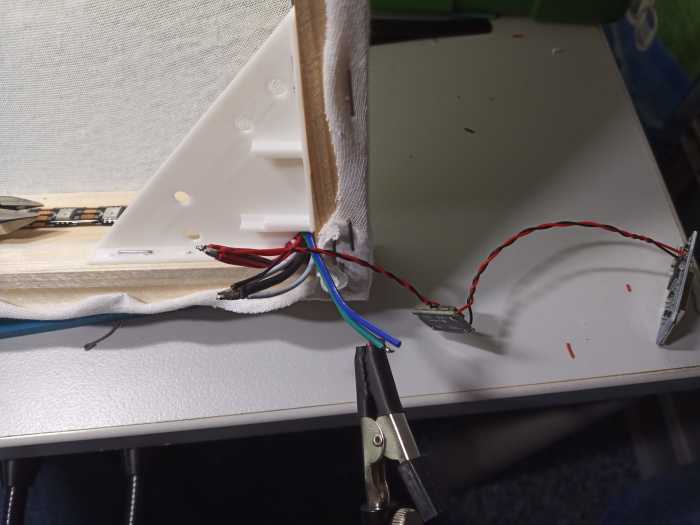

Das Ganze wurde auf einer dafür designten 3D gedruckten Ecke befestigt. (STL)

Die "Massenfertigung" hat begonnen...

Es nimmt Formen an...

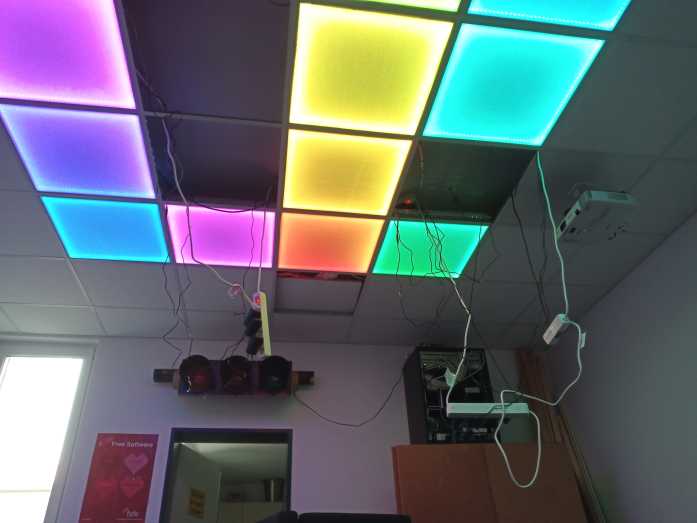

Fertig!

Jedes Kvadrat besitzt einen eigenen ESP8266 und ein eigenes Steckernetzteil, damit sind diese maximal flexibel.

Bedeutet: man kann einzelne (oder alle) Kvadrate ausbauen und auf Events mitnehmen.

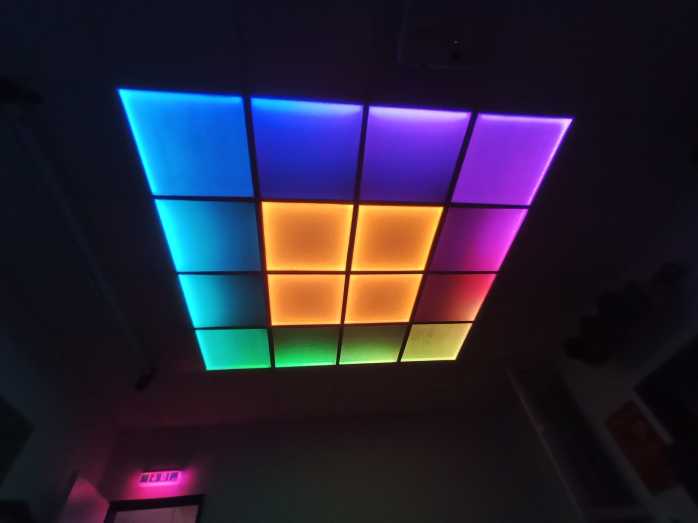

So zum Beispiel auch aufs WAMP23:

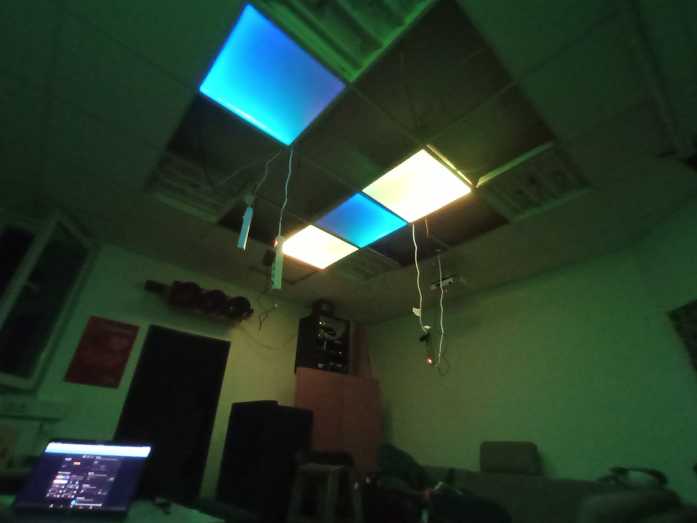

Aktuell ist ein Kvadrat der WLED-Master und Synchronisiert sich mit allen anderen.

Es lässt sich allerdings auch ein externer Server zum Steuern einsetzen, damit lassen sich dann beispielsweise auch Sound-gesteuerte Animationen realisieren.

Der Teil mit der Software ist allerdings aktuell aus Zeitgründen zurückgestellt.
